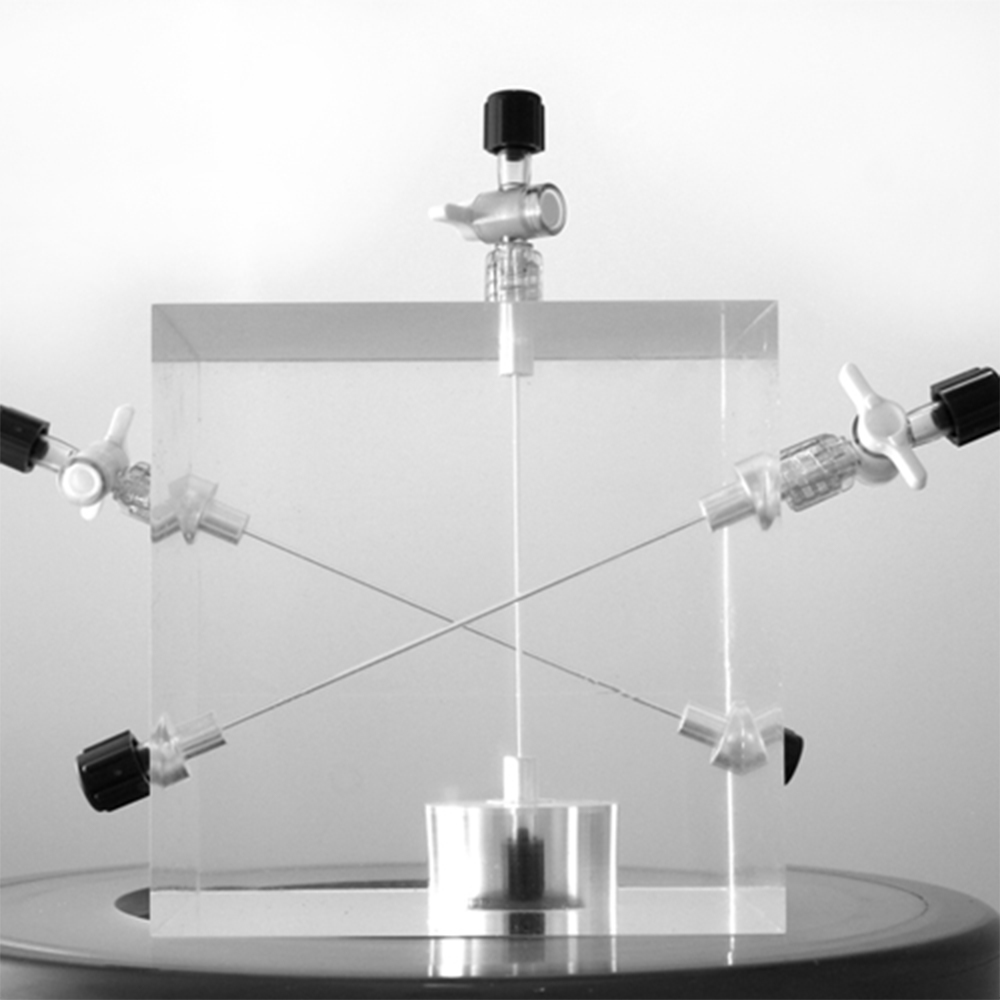

3D Image Fusion Ramp Cube

三维图像融合斜立方可用于验证 SPECT/CT 和 PET/CT 融合成像的配准。

该模型由一个 10 厘米的透明聚氨酯立方体组成，立方体上有三个直径为 1 毫米的通道，每个通道都配有标准鲁尔接头，可注入放射性溶液。每个通道中都插入了一根直径为 0.4 毫米的钢丝。斜面呈 23° 角，以便将融合扫描切片一分为二。使用 CT 扫描仪成像时，钢丝会产生高对比度图像。使用 SPECT 或 PET 扫描时，放射性溶液会产生高对比度图像。通过融合两幅图像并比较导线和通道的位置，可以准确地验证配准并测量配准误差。 Fusion Cubes 1 毫米直径线源是 SPECT 或 PET 系统空间分辨率测量的理想选择。 有两种图像融合立方体可供选择。一个是 SMR356 立方体，它有 3 个垂直的 1 毫米通道。SMR356 可以对 SPECT 或 PET 系统图像集的矢状、冠状和轴向重建进行空间分辨率测量。
